الدليل الكامل للمحولات: الأنواع والتقييمات والتطبيقات

ان محول كهربائي هو جهاز كهرومغناطيسي ثابت ينقل الطاقة الكهربائية بين الدوائر من خلال الحث الكهرومغناطيسي. يشير تصنيفه - المعبر عنه بالفولت أمبير (VA) أو بالكيلو فولت أمبير (kVA) - إلى الحد الأقصى للحمل الذي يمكنه التعامل معه بشكل مستمر دون ارتفاع درجة الحرارة. يعد فهم كيفية تصنيف المحولات والأنواع الموجودة والأنواع التي تناسب تطبيقك أمرًا ضروريًا لتصميم نظام طاقة آمن وفعال.

كيف يتم تصنيف المحولات؟

يتم تصنيف المحولات في فولت أمبير (VA) أو كيلو فولت أمبير (kVA) وليس واط، لأن التصنيف يجب أن يأخذ في الاعتبار كلاً من الأحمال المقاومة والتفاعلية، بغض النظر عن عامل الطاقة. يعكس التصنيف منتج الجهد المقنن للمحول والتيار المقدر على الجانب الأولي أو الثانوي.

تتضمن المعلمات الرئيسية في لوحة اسم المحول ما يلي:

• تصنيف كيلو فولت أمبير - إجمالي سعة الطاقة الظاهرة (على سبيل المثال، 50 كيلو فولت أمبير، 500 كيلو فولت أمبير)
• الفولتية الأولية والثانوية - مستويات جهد الإدخال والإخراج (على سبيل المثال، 11000 فولت / 400 فولت)
• التردد - عادة 50 هرتز أو 60 هرتز
• المعاوقة (%Z) – يؤثر على تيار الدائرة القصيرة. تتراوح القيم المشتركة من 4% إلى 6%
• فئة التبريد – ONAN (زيت الهواء الطبيعي الطبيعي)، ONAF، OFAF، وما إلى ذلك للوحدات الكبيرة؛ AN أو AA للنوع الجاف
• فئة العزل – تصنيف درجة الحرارة مثل الفئة B (130 درجة مئوية) أو الفئة F (155 درجة مئوية) أو الفئة H (180 درجة مئوية)

على سبيل المثال، أ محول 100 كيلو فولت أمبير على جهد 400 فولت يمكن أن يوفر الثانوي تيارًا أقصى يبلغ 144.3 أمبير (100000 ÷ 400 × √3 لثلاث مراحل). يؤدي تجاوز هذا باستمرار إلى تدهور العزل والفشل في نهاية المطاف.

محولات تصعيدية مقابل محولات تنازلية

التصنيف الأساسي للمحولات الكهربائية هو حسب اتجاه تحويل الجهد.

محول خطوة المتابعة

محول تصاعدي يزيد الجهد من الابتدائي إلى الثانوي. اللف الثانوي لديه دورات أكثر من الابتدائي. على سبيل المثال، أ مولد كهرباء 11 كيلو فولت قد يغذي محول تصاعدي لإخراج 400 كيلو فولت للنقل لمسافات طويلة - مما يقلل من خسائر التيار وبالتالي المقاومة (P = I²R) بعامل يزيد عن 1000. تستخدم محطات توليد الطاقة عالميًا محولات تصاعدية في مرحلة الإنتاج.

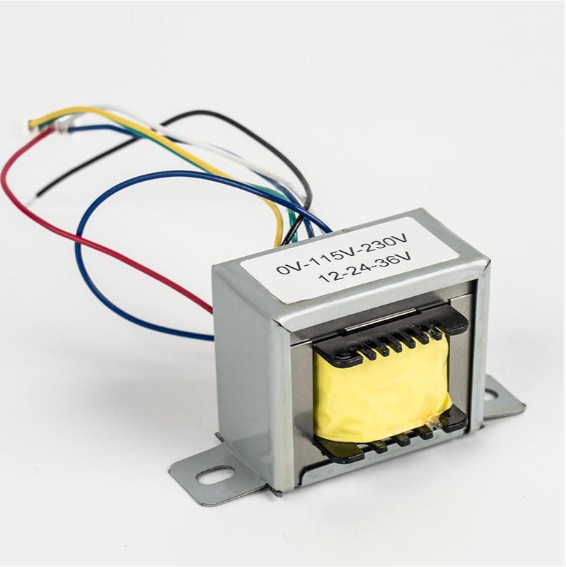

محول تنحي

محول تنحي يقلل الجهد من أجل استهلاك آمن للمستخدم النهائي. تتنحى محطات التوزيع الفرعية من 33 كيلو فولت أو 11 كيلو فولت إلى 400 فولت/230 فولت للتوريد السكني والتجاري. وحدات تنحي أصغر (على سبيل المثال، 240 فولت إلى 12 فولت) تعمل على تشغيل الإضاءة ذات الجهد المنخفض، وأجراس الأبواب، وأنظمة التحكم في التدفئة والتهوية وتكييف الهواء (HVAC).

يتبع كلا النوعين نفس مبدأ نسبة الدورات: V₁/V₂ = N₁/N₂، حيث V هو الجهد وN هو عدد لفات الملف.

أنواع مختلفة من المحولات وتطبيقاتها

تم تصميم المحولات بأشكال عديدة، تم تحسين كل منها لمتطلبات أداء وبيئات ومستويات طاقة محددة. وفيما يلي أهم الأنواع.

محول الطاقة

تعمل محولات الطاقة في شبكات النقل في الفولتية فوق 33 كيلو فولت والتقييمات عادةً من 100 ميجا فولت أمبير إلى أكثر من 1000 ميجا فولت أمبير. وهي مصممة للتشغيل شبه المستمر بحمولة كاملة وتعطي الأولوية للخسائر المنخفضة فوق كل العوامل الأخرى. يعتبر التبريد المغمور بالزيت (ONAN/ONAF) قياسيًا. كفاءتها تتجاوز عادة 99% ، مما يجعل التحسن ملحوظًا بنسبة 0.1% على نطاق الشبكة.

تطبق شركة Ningbo Chuangbiao Electronic Technology Co., Ltd. تكنولوجيا المحولات منخفضة التردد ضمن البنية التحتية لنظام الطاقة - مما يضمن نقل الطاقة بكفاءة وتقليل خسائر الخطوط لضمان تشغيل الشبكة بشكل مستقر.

محول التوزيع

تقوم محولات التوزيع بتخفيض الجهد من الجهد المتوسط (عادة 11 كيلو فولت أو 33 كيلو فولت) إلى الجهد المنخفض (400 فولت / 230 فولت) عند نقطة التسليم. أنها تعمل بأحمال متغيرة ويتم تصنيفها من 25 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير . يعد كل من النوع الزيتي والنوع الجاف (الراتنج المصبوب) شائعًا، ويفضل النوع الجاف في الداخل بسبب السلامة من الحرائق.

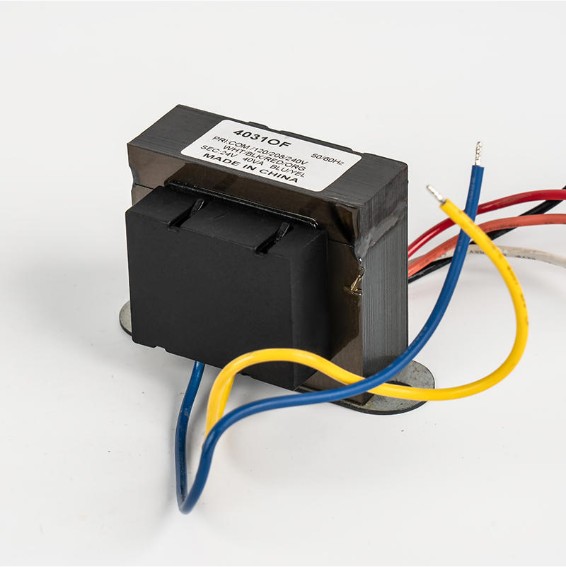

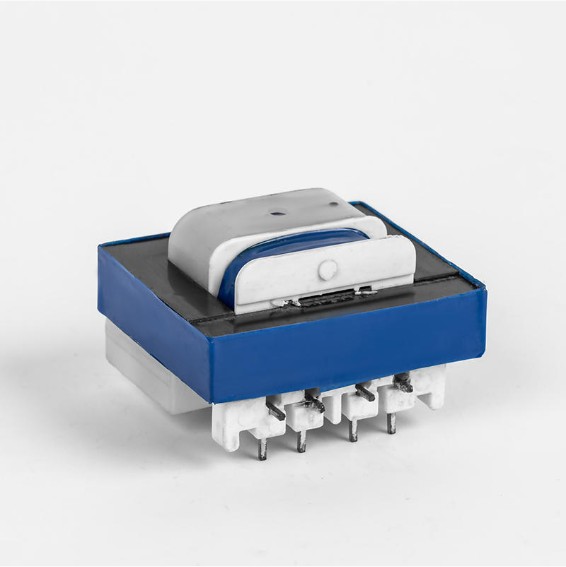

محول مكيف الهواء

ان air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive الضواغط، ومحركات المراوح، ولوحات التحكم . في مكيفات الهواء ذات النظام المنفصل، عادةً ما تنتج محولات لوحة التحكم 24 فولت تيار متردد لدوائر منظم الحرارة. قد تستخدم وحدات التدفئة والتهوية وتكييف الهواء (HVAC) التجارية الأكبر حجمًا محولات مصنفة بـ 40-150 فولت أمبير للتحكم في الطاقة.

في مكيفات الهواء من النوع العاكس، يعمل المحول كجزء من سلسلة التحويل AC-DC-AC. يؤثر تصميم المحول الفعال هنا بشكل مباشر على تصنيف طاقة الوحدة (EER/COP). تخدم محولات التردد المنخفض من Chuangbiao هذا الدور على وجه التحديد في معدات التبريد - حيث تحول طاقة التيار المتردد إلى تيار مستمر مناسب لتشغيل الضواغط ومحركات المروحة، وتحقيق تبريد أو تدفئة فعال.

محول العزلة

ان isolation transformer has a نسبة الدوران 1:1 - الغرض الأساسي منه ليس تحويل الجهد بل العزل الكلفاني بين الدوائر. يؤدي هذا إلى كسر الحلقات الأرضية، وقمع ضوضاء الوضع الشائع، وتوفير سلامة الموظفين في بيئات مثل المستشفيات، والمختبرات، ومراكز البيانات.

المواصفات الرئيسية التي يجب ملاحظتها:

• جهد العزلة : عادة 1500 فولت إلى 4000 فولت بين اللفات
• تسرب الحالي : يجب أن تحافظ الوحدات الطبية على التسرب أقل من 500 ميكرو أمبير (IEC 60601)
• اللفات محمية : يعمل درع فاراداي على تقليل الاقتران السعوي في الأجهزة الإلكترونية الحساسة

في الأتمتة الصناعية، تعمل محولات العزل على حماية أجهزة PLC وأجهزة الاستشعار من الجهد العالي العابر على خط الطاقة.

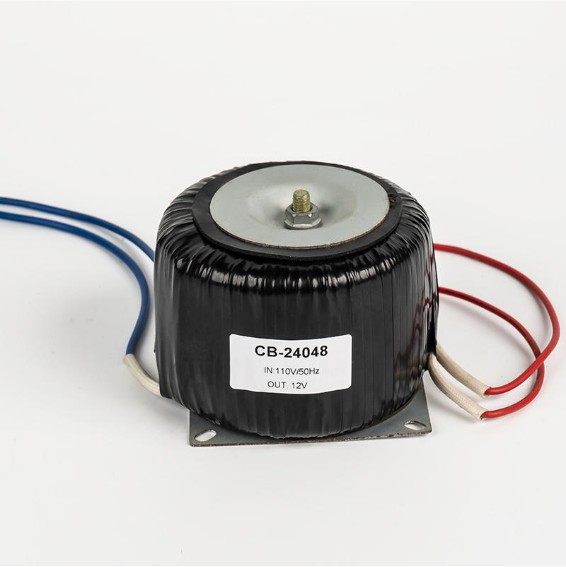

محول حلقي

يستخدم المحول الحلقي قلبًا مغناطيسيًا على شكل كعكة دائرية (حلقية) بدلاً من كومة صفائح E-I التقليدية. يزيل المسار الأساسي المستمر الفجوات الهوائية، مما يوفر:

• كفاءة تصل إلى 95-98% ، مقابل ~ 85-90٪ لتصميمات EI-core المماثلة
• التداخل الكهرومغناطيسي المنخفض (EMI) - المجال المغناطيسي الشارد عادة ما يكون أقل بـ 8-10 مرات من المحولات ذات النواة EI
• مدمجة وخفيفة الوزن - ما يصل إلى 50% أصغر حجمًا وأخف وزنًا من تصميمات EI المكافئة
• انخفاض خسائر عدم التحميل والضوضاء المسموعة

تُستخدم المحولات الحلقية على نطاق واسع في المعدات الصوتية، والأدوات الطبية، ولوحات التحكم الصناعية، وإمدادات الطاقة المتميزة حيث تمثل المساحة والتداخل الكهرومغناطيسي قيودًا حرجة. يتمثل القيد الرئيسي لها في ارتفاع التكلفة لكل VA مقارنة بالتصميمات الخشبية التقليدية، والقابلية لتعويض التيار المستمر الذي يسبب التشبع الأساسي.

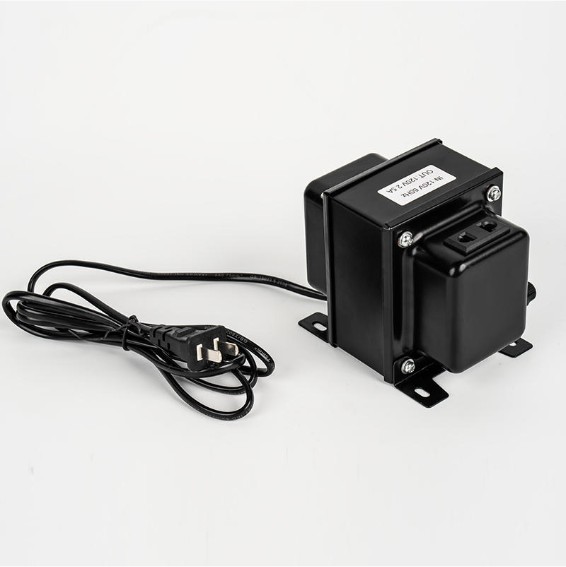

محول تلقائي

ان auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it أكثر إحكاما وأرخص - مفيد عند الحاجة إلى تعديل بسيط للجهد، مثل تحويل 220 فولت إلى 110 فولت أو بدء التشغيل الناعم للمحرك. ومع ذلك، فهي لا توفر عزلًا كلفانيًا، مما يجعلها غير مناسبة عندما يكون العزل الآمن مطلوبًا.

محول الصك (CT & PT)

يتم استخدام محولات التيار (CT) ومحولات الجهد/الجهد (PT/VT). القياس والحماية ، وليس توصيل الطاقة. تصنيف CT هو 1000:5 A يتنحى عن التيار لقياس آمن. يمكّن PT المقدر بـ 11000:110 فولت أجهزة قياس الفولتميتر والمرحلات من العمل على مستويات الأجهزة القياسية. تتراوح فئات الدقة من 0.1 إلى 3 للقياس، و5P أو 10P للحماية.

أنواع المحولات في لمحة

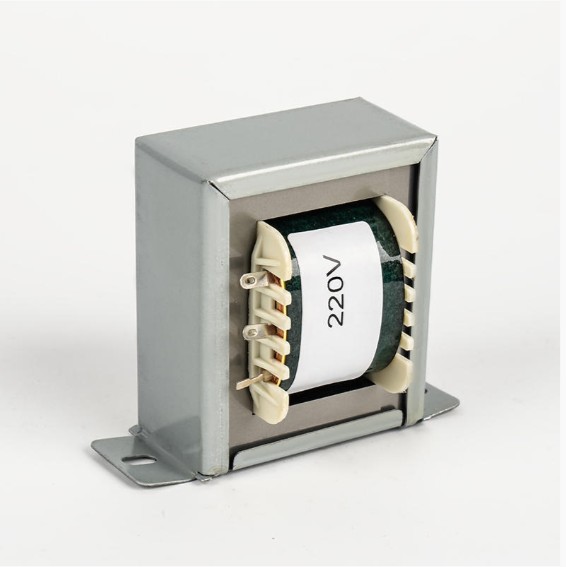

المحولات منخفضة التردد في التطبيقات الصناعية وتطبيقات الطاقة الجديدة

تظل المحولات منخفضة التردد (التي تعمل بتردد رئيسي يبلغ 50 أو 60 هرتز) العمود الفقري لأنظمة الطاقة الصناعية نظرًا لقوتها وكفاءتها العالية وقدرتها على التعامل مع مستويات الطاقة الكبيرة بشكل موثوق. على عكس محولات التحويل عالية التردد، فإن التصميمات ذات التردد المنخفض تكون بطبيعتها أكثر متانة وأكثر ملاءمة للبيئات القاسية.

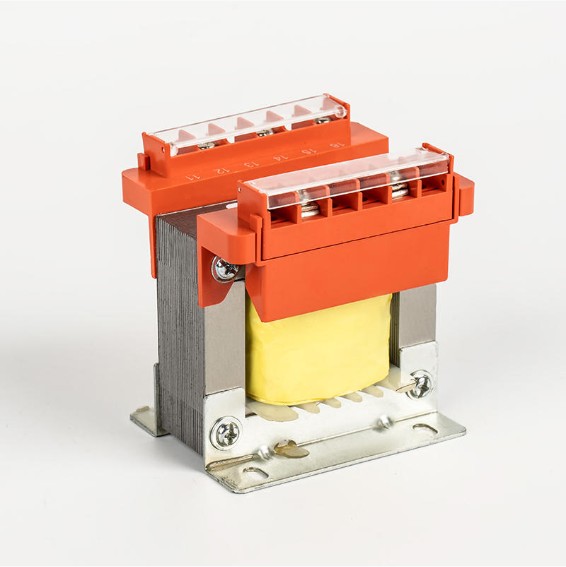

التحكم الصناعي والأتمتة

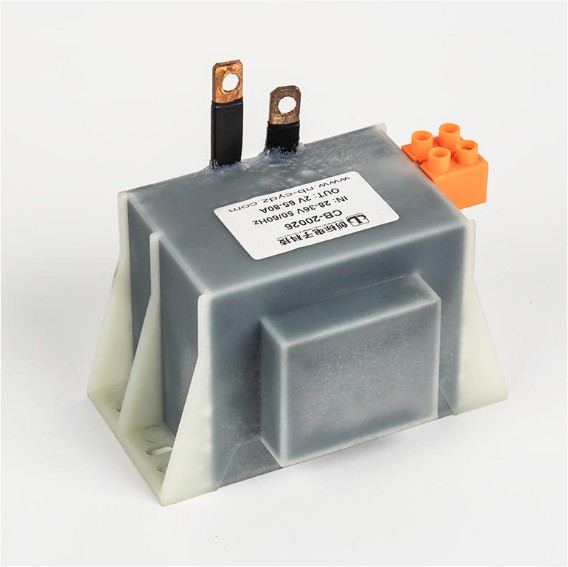

في أنظمة الأتمتة الصناعية، تعمل المحولات منخفضة التردد كمكونات أساسية في التحكم في الطاقة، وتحقيق تحويل التيار المتردد إلى تيار مستمر وقيادة المحركات والمشغلات. في اللحامات الكهربائية، فإنها توفر جهد اللحام المستقر والتيار - أمر بالغ الأهمية لجودة اللحام المتسقة. تعتمد منظمات الجهد والمثبتات أيضًا على المحولات ذات التردد المنخفض للحفاظ على تفاوتات الإخراج الضيقة في ظل الأحمال المتقلبة.

العاكسات الضوئية وتخزين الطاقة

مع انتشار الطاقة المتجددة عالميًا، أصبحت المحولات منخفضة التردد لا غنى عنها في محولات الطاقة الكهروضوئية. في أ النظام الكهروضوئي المرتبط بالشبكة ، يقوم المحول بتحويل التيار المستمر من الألواح الشمسية إلى تيار متردد متوافق مع الشبكة، مما يزيد الجهد الكهربي إلى مستويات الشبكة مع توفير العزل الجلفاني الأساسي - وهو متطلب تنظيمي في العديد من البلدان. تعمل المحولات العاكسة الكهروضوئية النموذجية بكفاءة تتراوح من 97 إلى 98.5٪.

في أنظمة تخزين طاقة البطارية (BESS)، تتعامل المحولات مع تدفق الطاقة ثنائي الاتجاه، حيث تقوم بشحن البطارية من الشبكة (AC إلى DC) وتفريغها مرة أخرى إلى الشبكة أو الأحمال (DC إلى AC). إن موثوقيتها في دور التدوير هذا تحدد بشكل مباشر مدة تشغيل النظام وكفاءة الرحلة ذهابًا وإيابًا.

تقوم شركة Ningbo Chuangbiao Electronic Technology Co., Ltd. بتطوير محولات منخفضة التردد تم تحسينها بدقة لتطبيقات الطاقة الجديدة هذه، وتجمع بين الكفاءة العالية والاستقرار الحراري المطلوب للتشغيل المستمر في البيئات الكهروضوئية والتخزين.

الإضاءة والأجهزة المنزلية

تعمل المحولات منخفضة التردد في تطبيقات الإضاءة على تنظيم الجهد للتحكم في السطوع وتناسق الألوان. وفي الأجهزة المنزلية، تضمن إمدادًا مستقرًا على الرغم من تقلبات التيار الكهربائي، مما يحمي الأجهزة الإلكترونية الحساسة من انخفاض الجهد أو الارتفاعات المفاجئة التي قد تؤدي إلى تقصير عمر المعدات أو التسبب في فشل التشغيل.

كيفية اختيار المحول المناسب لتطبيقك

يؤدي اختيار نوع المحول أو تصنيفه الخاطئ إلى ارتفاع درجة الحرارة أو الفشل المبكر أو مخاطر السلامة. خذ بعين الاعتبار هذه العوامل:

1. نوع الحمل وعامل الطاقة - الأحمال الحثية (المحركات، آلات اللحام) لها عوامل قدرة أقل؛ حجم كيلو فولت أمبير وفقًا لذلك، عادةً ما يضيف هامشًا بنسبة 20-25%.
2. متطلبات الجهد - تأكيد جهد الإدخال (الأساسي) والإخراج (الثانوي)، وما إذا كانت هناك حاجة إلى زيادة أو خفض.
3. متطلبات العزلة – إذا كانت هناك حاجة إلى عزل كلفاني للسلامة أو لرفض الضوضاء، استخدم عزلًا أو محولًا قياسيًا ثنائي الملف، وليس محولًا ذاتيًا.
4. القيود المادية - عندما تكون المساحة والتداخل الكهرومغناطيسي بالغ الأهمية (على سبيل المثال، مضخمات الصوت والأجهزة الطبية)، اختر التصميمات الحلقية.
5. البيئة - النوع الجاف الداخلي (الراتنج المصبوب) للمساحات الضيقة؛ مبرد بالزيت للمحطات الفرعية الخارجية أو المنشآت ذات السعة العالية.
6. الكفاءة وتكاليف التشغيل – بالنسبة للمحولات التي تعمل 24/7، أ تحسين الكفاءة بنسبة 1% توفر وحدة بقدرة 100 كيلو فولت أمبير ما يقرب من 876 كيلووات في الساعة سنويًا، وهو ما يمثل أهمية كبيرة على مدار عمر الأصول الذي يبلغ 20 عامًا.

تحقق دائمًا من الامتثال للمعايير المعمول بها: IEC 60076 (محولات الطاقة)، ​​أو IEC 61558 (محولات السلامة)، أو سلسلة IEEE C57 لتطبيقات أمريكا الشمالية.
