كيف تعمل المحولات: الأنواع والبنية والتطبيقات والقيود

ما هي المحولات ؟

المحول هو جهاز كهربائي ينقل الطاقة بين دائرتين أو أكثر من خلال الحث الكهرومغناطيسي، مما يتيح تحويل الجهد، وتنظيم التيار، والعزل الكهربائي دون أي توصيل كهربائي مباشر. يتكون المحول في قلبه من ملفين أو أكثر من الأسلاك (اللفات) ملفوفة حول قلب مغناطيسي مشترك. عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يولد مجالًا مغناطيسيًا متغيرًا يحفز الجهد في الملف الثانوي - وهذا هو قانون فاراداي للحث الكهرومغناطيسي.

يتم تصنيف المحولات على نطاق واسع حسب تردد تشغيلها إلى نوعين رئيسيين: محولات التردد المنخفض (تعمل عادة عند تردد 50-60 هرتز) و محولات عالية التردد (تعمل من بضعة كيلو هرتز إلى عدة ميجا هرتز). ولا غنى عن كلا النوعين عبر أنظمة الطاقة، والمعدات الصناعية، والإلكترونيات الاستهلاكية، والبنية التحتية للطاقة المتجددة.

السياق التاريخي: كيف جاءت المحولات لتزويد العالم بالطاقة

تم عرض المحول لأول مرة في عام 1831 على يد مايكل فاراداي، الذي اكتشف الحث الكهرومغناطيسي. تم تطوير المحول العملي كما نعرفه اليوم في ثمانينيات القرن التاسع عشر على يد مهندسين من بينهم لوسيان جولارد، وجون ديكسون جيبس، وويليام ستانلي جونيور، والفريق في وستنجهاوس. لقد انتصر التيار المتردد بشكل حاسم في "حرب التيارات" بين نظام التيار المستمر الخاص بإديسون ونظام التيار المتردد الخاص بشركة تسلا/ويستنجهاوس - ويرجع ذلك إلى حد كبير إلى أن المحولات يمكنها رفع الجهد الكهربائي للنقل لمسافات طويلة ثم خفضه مرة أخرى للاستخدام المنزلي الآمن، وهو أمر لم تتمكن تكنولوجيا التيار المستمر في ذلك الوقت من تحقيقه بكفاءة.

بحلول أوائل القرن العشرين، شكلت المحولات العمود الفقري للشبكات الكهربائية في جميع أنحاء العالم. اليوم، من محولات الفريت الصغيرة داخل شاحن الهاتف الذكي إلى المحولات الضخمة وحدات 1000 ميجا فولت أمبير وفي محطات الشبكة الفرعية الوطنية، تدعم تكنولوجيا المحولات جميع البنية التحتية الكهربائية الحديثة تقريبًا.

أساسيات المحولات: الجهد ونسبة الدوران والكفاءة

تخضع العملية الأساسية للمحول بنسبة اللفات - نسبة عدد اللفات في الملف الأولي (N₁) إلى الملف الثانوي (N₂):

• محول تصاعدي : N₂ > N₁ → الجهد الثانوي أعلى من الجهد الأساسي (على سبيل المثال، صعد خرج محطة توليد الكهرباء إلى 400 كيلو فولت للنقل لمسافات طويلة)

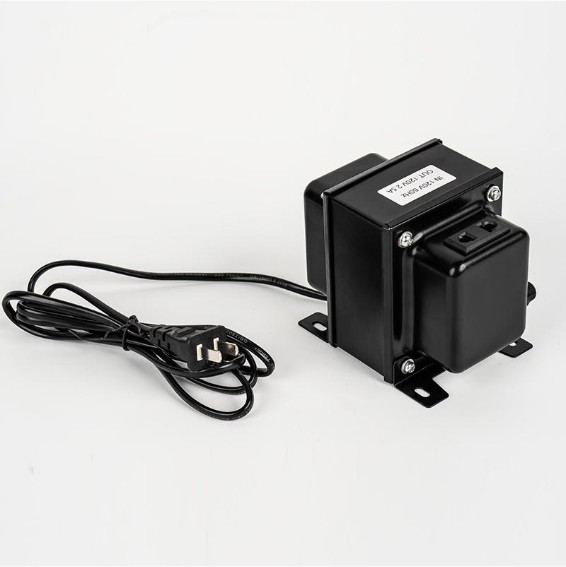

• محول تنحى : N₂ < N₁ → الجهد الثانوي أقل من الجهد الأساسي (على سبيل المثال، توزيع 11 كيلو فولت انخفض إلى 230 فولت للمنازل)
• محول العزلة : N₁ = N₂ → نفس الجهد على كلا الجانبين، يستخدم للسلامة الكهربائية وعزل الضوضاء

علاقة الجهد هي: V₁/V₂ = N₁/N₂. وبالتالي، يتحول التيار عكسيًا: I₁/I₂ = N₂/N₁. تحقيق محولات الطاقة الحديثة كفاءة 95%-99.5% مما يجعلها من بين أكثر الآلات الكهربائية كفاءة على الإطلاق. تنشأ الخسائر من مصدرين: خسائر النحاس (تسخين I²R في اللفات) وخسائر القلب (خسائر التباطؤ والتيار الدوامي في القلب المغناطيسي).

هيكل المحول: شرح المكونات الأساسية

إن فهم كيفية عمل المحول يتطلب معرفة مكوناته الهيكلية الرئيسية:

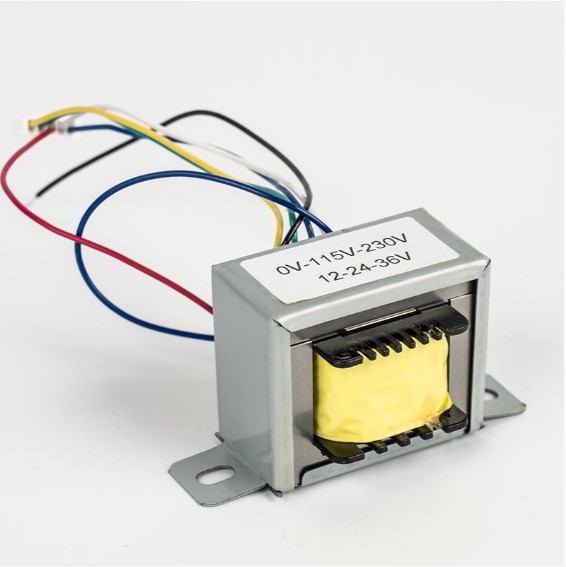

النواة المغناطيسية

يقوم القلب بقنوات التدفق المغناطيسي بين اللفات. تستخدم المحولات ذات التردد المنخفض نوى فولاذية من السيليكون (صفائح بسمك 0.25-0.5 مم) لتقليل خسائر التيار الدوامي عند 50/60 هرتز. تستخدم المحولات عالية التردد النوى من الفريت أو النوى من الحديد المسحوق، والتي لديها خسائر أقل في النواة عند ترددات كيلو هرتز – ميجاهرتز. تختلف هندسة النواة - تشمل الأشكال الشائعة النوى E-I، والنوى الحلقية، ونوى U-I، ولكل منها مزايا محددة في كفاءة التدفق، وسهولة التعبئة، ودرع EMI.

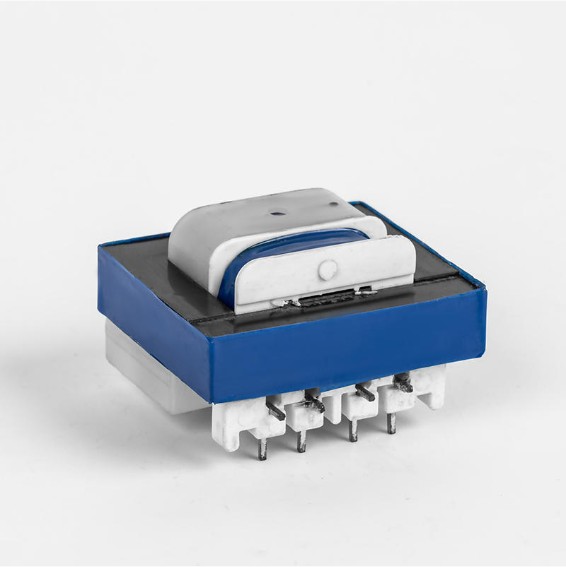

اللفات الأولية والثانوية

اللفات عبارة عن ملفات من الأسلاك النحاسية المعزولة (أو في بعض الأحيان الألومنيوم) ملفوفة حول القلب. يستقبل الملف الأساسي طاقة التيار المتردد المدخلة؛ الثانوي يسلم انتاج الطاقة. يمكن للتصميمات متعددة اللفات توفير جهد إخراج متعدد في وقت واحد. تحدد فئة العزل (A، B، F، H) الحد الأقصى لدرجة الحرارة المسموح بها — يتحمل العزل من الفئة H ما يصل إلى 180 درجة مئوية ، مناسبة للمحولات الصناعية ذات التحميل العالي.

أنظمة العزل والتبريد

يتم غمر محولات الطاقة الكبيرة في الزيت المعدني أو سائل الإستر الاصطناعي للعزل وتبديد الحرارة. تستخدم المحولات الصغيرة من النوع الجاف تبريد الهواء أو التغليف بالراتنج (محولات الراتنج المصبوب). يمكن للوحدات المبردة بالزيت نشر أنظمة تبريد الزيت والهواء القسري (OFAF) للتعامل مع التصنيفات التي تصل إلى 1000 ميجا فولت أمبير وما فوق .

كيف تعمل المحولات: العملية الكهرومغناطيسية خطوة بخطوة

1. يتم تطبيق جهد التيار المتردد على الملف الأولي، مما يؤدي إلى دفع التيار المتردد من خلاله.
2. يخلق هذا التيار المتردد تدفقًا مغناطيسيًا متغيرًا بمرور الوقت في القلب، يتناسب مع الجهد المطبق ويتناسب عكسيًا مع التردد وعدد اللفات (قانون فاراداي: V = N × dΦ/dt).
3. يتم توجيه التدفق المغناطيسي بكفاءة عبر القلب إلى الملف الثانوي.
4. يحفز التدفق المتغير EMF (القوة الدافعة الكهربائية) في الملف الثانوي - جهد الخرج - الذي تحدده نسبة اللفات.
5. عندما يتم توصيل الحمل بالثانوي، يتدفق التيار، ويقوم المحول تلقائيًا بضبط تياره الأساسي للحفاظ على توازن الطاقة (مطروحًا منه الخسائر).

هذه العملية سلبية تمامًا - لا توجد أجزاء متحركة، ولا يوجد تبديل نشط في المحولات التقليدية - وهذا هو السبب في أن المحولات توفر موثوقية استثنائية وعمر تشغيلي طويل، غالبًا 25-40 سنة لمحولات الطاقة التي يتم صيانتها جيدًا.

محول التردد المنخفض مقابل محول التردد العالي

إن التمييز بين المحولات ذات التردد المنخفض والعالي يتجاوز مجرد تردد التشغيل - فهو يؤثر على المواد الأساسية والحجم المادي وملف الكفاءة وملاءمة التطبيق.

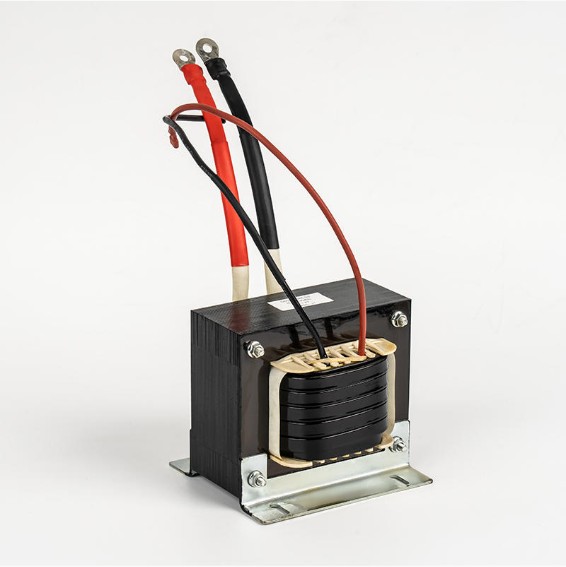

محولات التردد المنخفض: نقاط القوة وحالات الاستخدام

تعمل المحولات ذات التردد المنخفض مباشرة على طاقة التيار المتردد (50 أو 60 هرتز) وتشتهر بكفاءتها الموثوقية وجودة العزل الكهربائي والقدرة على التعامل مع التيارات العالية . إنهم عمال توزيع الطاقة والأتمتة الصناعية واللحام الكهربائي وأنظمة الطاقة المتجددة. على سبيل المثال، لا يقوم محول عزل التردد المنخفض 100 كيلو فولت أمبير في نظام العاكس الشمسي بتحويل التيار المتردد المشتق من التيار المستمر إلى جهد الشبكة فحسب، بل يوفر أيضًا عزلًا كلفانيًا يحمي كلاً من العاكس والشبكة من تيارات الأعطال.

لقد قامت شركة Ningbo Chuangbiao Electronic Technology Co., Ltd. ببناء سمعتها في هذا المجال. وباعتبارها شركة رائدة في تصنيع المحولات ذات التردد المنخفض، تقوم الشركة بتصميم منتجات لتطبيقات تشمل منظمات الجهد الكهربي، واللحامات الكهربائية، ومحولات الطاقة الكهروضوئية، وأنظمة تخزين الطاقة، والتدفئة والتهوية وتكييف الهواء (HVAC)، والأجهزة المنزلية. في معدات اللحام، توفر محولاتها جهد لحام ثابتًا وتيارًا حاسمًا لضمان جودة لحام ثابتة. في المحولات الكهروضوئية، تقوم وحداتها بتحويل طاقة التيار المستمر من الألواح الشمسية إلى تيار متردد متوافق مع الشبكة، مع توفير العزل الجلفاني الذي تتطلبه معظم رموز الشبكة الوطنية. في أنظمة تخزين طاقة البطاريات، تتعامل المحولات منخفضة التردد ثنائية الاتجاه مع دورات الشحن والتفريغ، مما يعزز الكفاءة العامة لتكامل الطاقة المتجددة.

المحولات عالية التردد: نقاط القوة وحالات الاستخدام

المحولات عالية التردد هي عنصر التمكين في إمدادات الطاقة في وضع التبديل (SMPS)، حيث يتم تصحيح التيار المتردد الرئيسي أولاً إلى التيار المستمر، ثم يتم تحويله عند التردد العالي (عادةً 20 كيلو هرتز - 300 كيلو هرتز) قبل إدخاله في المحول. التشغيل بتردد أعلى يعني أن النواة يمكن أن تكون أصغر بشكل كبير لنفس تصنيف الطاقة. أ شاحن لاب توب بقوة 65 واط استخدام تحويل عالي التردد يناسب راحة يدك؛ سيكون المحول المكافئ 50 هرتز بحجم الطوب. تعد التصميمات عالية التردد ضرورية في مصادر طاقة الاتصالات، ومعدات التصوير الطبي، وأجهزة الشحن الموجودة على متن المركبات الكهربائية، ومشغلات LED حيث يكون الاكتناز أمرًا بالغ الأهمية.

التطبيقات الرئيسية للمحولات عبر الصناعات

نقل وتوزيع الطاقة

يتم توليد الطاقة الكهربائية في محطات توليد الطاقة بجهود تتراوح عادة بين 11 كيلو فولت و25 كيلو فولت. ترفع المحولات التصاعدية هذا إلى 220 كيلو فولت أو 400 كيلو فولت أو حتى 765 كيلو فولت بالنسبة للإرسال لمسافات طويلة، يؤدي ذلك إلى تقليل خسائر المقاومة بشكل كبير (فقد الطاقة = I²R، لذا فإن مضاعفة الجهد وخفض التيار إلى النصف يقلل من الخسائر بنسبة 75٪). عند الوجهة، تعمل المحولات المتدرجة على تقليل الجهد تدريجيًا إلى 33 كيلو فولت، و11 كيلو فولت، وأخيرًا 230/400 فولت للمستخدمين النهائيين.

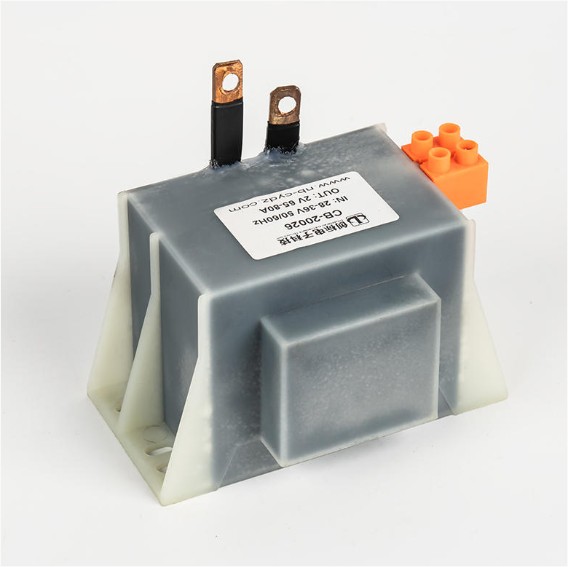

اللحام الصناعي والتصنيع

يعتمد لحام القوس الكهربائي على محولات التردد المنخفض لتحويل جهد التيار الكهربائي (230 فولت أو 400 فولت) إلى الفولتية المنخفضة (20-80 فولت) المطلوبة لأقواس اللحام، مع توصيل تيارات عالية جدًا - عادةً 100-500 ألف أو أكثر . توفر محاثة التسرب المتأصلة في المحول خاصية طبيعية للحد من التيار والتي تعمل على استقرار قوس اللحام، وهو أمر ضروري لجودة اللحام المتسقة في التصنيع الصناعي.

الطاقة المتجددة: العاكسات الضوئية وتخزين الطاقة

في الأنظمة الكهروضوئية (PV)، تقوم المحولات ذات التردد المنخفض داخل السلسلة أو المحولات المركزية بتحويل التيار المستمر المعالج من الألواح الشمسية إلى تيار متردد متوافق مع الشبكة، مع توفير العزل الجلفاني الذي تتطلبه العديد من معايير الشبكة. في أنظمة تخزين طاقة البطارية (BESS)، تتعامل المحولات ثنائية الاتجاه مع دورات الشحن (AC→DC) والتفريغ (DC→AC). تجاوزت قدرة الطاقة الشمسية المثبتة عالميًا 1.6 تيراواط في عام 2024 ، وهو ما يمثل الطلب الهائل والمتزايد على تكنولوجيا المحولات الموثوقة في هذا القطاع.

الأجهزة المنزلية والإضاءة

تقوم المحولات الموجودة في مكيفات الهواء بتحويل التيار المتردد إلى تيار مستمر لمحركات الضاغط متغيرة السرعة ومحركات المروحة. في أنظمة الإضاءة، تقوم المحولات - بما في ذلك الكوابح الإلكترونية ذات المحولات عالية التردد - بتنظيم الجهد والتيار إلى تركيبات الفلورسنت وLED. تعمل محولات العزل منخفضة التردد في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) وأنظمة التبريد على حماية إلكترونيات التحكم الحساسة من اضطرابات خطوط الكهرباء، مما يضمن تشغيل تبريد أو تدفئة مستقر وفعال عبر ظروف الشبكة المختلفة.

عيوب المحولات والقيود

على الرغم من مزاياها، فإن المحولات لديها قيود حقيقية يجب على المهندسين مراعاتها أثناء تصميم النظام:

• تشغيل بالتيار المتردد فقط : المحولات التقليدية تعمل فقط بالتيار المتردد. لا يمكن تحويل جهود التيار المستمر دون قلبها أولاً إلى تيار متردد - ولهذا السبب تتطلب الأنظمة المعتمدة على التيار المستمر محولات أو محولات تتضمن محولات عالية التردد.
• الحجم والوزن عند التردد المنخفض : يتطلب التشغيل ذو التردد المنخفض نوى أكبر ولفائف نحاسية أكثر. قد يزن محول 10 كيلو فولت أمبير و50 هرتز ما بين 50 إلى 80 كجم، وهو أمر غير عملي في البيئات ذات المساحة المحدودة أو المحمولة.
• الخسائر الأساسية بدون تحميل : تحدث خسائر التباطؤ والتيار الدوامي عندما يتم تنشيط المحول، حتى عند الحمل صفر. لا يزال محول التوزيع الكبير الذي يعمل بحمل 10% يتحمل 100% من خسائر عدم التحميل، مما يقلل الكفاءة في الشبكات ذات التحميل الخفيف.
• حساسية التشويه التوافقي : الأحمال غير الخطية (VFDs، مقومات UPS، شواحن EV) تضخ تيارات توافقية في ملفات المحولات، مما يسبب تسخينًا إضافيًا وتسريع التقادم. بدون التصميمات ذات التصنيف K-factor، قد يلزم وجود محول قياسي تم تخفيضها إلى 50-70٪ من سعة اللوحة تحت الأحمال التوافقية الثقيلة.
• تدفق التيار عند التنشيط : عند تشغيلها لأول مرة، يمكن للمحولات أن تسحب تيارات تدفق تبلغ 8-12 مرة التيار المقنن لعدة دورات، مما يتطلب مرحلات حماية معايرة بشكل صحيح لمنع التعثر المزعج.
• المخاوف البيئية (الأنواع المملوءة بالنفط) : المحولات المملوءة بالزيوت المعدنية تحمل مخاطر الحريق والتسرب. يؤدي هذا إلى زيادة الاعتماد على تصميمات سوائل الإستر الطبيعية من النوع الجاف والقابلة للتحلل الحيوي، خاصة للمنشآت الداخلية وتحت الأرض والحساسة بيئيًا.

الخلاصة: اختيار المحول المناسب لتطبيقك

تظل المحولات – سواء كانت ذات تردد منخفض أو عالي التردد – غير قابلة للاستبدال في الأنظمة الكهربائية الحديثة. يعتمد الاختيار الصحيح على متطلبات التشغيل المحددة لديك:

• إذا كنت بحاجة طاقة عالية، وعزل كهربائي قوي، وتحمل زيادة التيار، وتشغيل مباشر لتردد الشبكة - لتوزيع الطاقة، أو اللحام الصناعي، أو محولات الطاقة الشمسية، أو التدفئة والتهوية وتكييف الهواء (HVAC)، أو تخزين الطاقة - يعد المحول ذو التردد المنخفض هو الاختيار المناسب.
• إذا كنت بحاجة الحجم الصغير والتعبئة خفيفة الوزن والتكامل في دوائر الوضع المبدل - بالنسبة لشواحن الكمبيوتر المحمول، أو طاقة الاتصالات، أو الأجهزة الطبية، أو أجهزة الشحن الموجودة على متن المركبات الكهربائية - تعد المحولات عالية التردد هي الحل الأمثل.

مع تطور أنظمة الطاقة - مدفوعة بتوسع توليد الطاقة المتجددة، وتخزين البطاريات الموزعة، والبنية التحتية للمركبات الكهربائية - يتسارع الطلب على المحولات عالية الأداء. إن التقدم في المواد الأساسية غير المتبلورة والبلورية النانوية، وأنظمة العزل المحسنة، والمراقبة الذكية (المحولات التي تدعم إنترنت الأشياء مع الحمل ودرجة الحرارة والتشخيصات الصحية في الوقت الحقيقي) يدفع الكفاءة والموثوقية إلى آفاق جديدة. فهم كيفية عمل المحولات ليست أكاديمية فقط: إنها معرفة أساسية لتصميم وتحديد وصيانة الأنظمة الكهربائية التي تدعم الصناعة الحديثة والحياة اليومية.
