أ محول هو جهاز كهربائي ساكن ينقل الطاقة الكهربائية بين دائرتين أو أكثر عن طريق الحث الكهرومغناطيسي، دون أي توصيل كهربائي مباشر. وظيفتها الأساسية هي رفع الجهد أو خفضه مع الحفاظ على الطاقة (المثالية) ثابتة. يعد فهم أساسيات المحولات أمرًا ضروريًا لأي شخص يعمل في أنظمة الطاقة أو أدوات التحكم الصناعية أو تطبيقات الطاقة المتجددة.
من الناحية العملية، فإن المحول المتصل بمصدر إمداد أساسي بجهد 240 فولت مع نسبة دورات تبلغ 10:1 سيوفر ما يقرب من 24 فولت في المرحلة الثانوية - وهي علاقة مباشرة تدعم كل تصميم المحولات واختيارها.
تعمل المحولات بالكامل وفقًا لقانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق تيار متردد عبر الملف الأولي، فإنه يخلق تدفقًا مغناطيسيًا متغيرًا باستمرار في القلب. يؤدي هذا التدفق المتغير إلى إحداث قوة دافعة كهربائية (EMF) في الملف الثانوي.
يتم وصف EMF المستحث في كل ملف بواسطة:
ه = 4.44 × و × ن × Φ ماكس
أين:
نظرًا لأن المحولات تعتمد على التدفق المتغير، فإنها تعمل فقط مع التيار المتردد (AC). لا يؤدي تطبيق التيار المستمر إلى أي تحريض، بل يؤدي فقط إلى انخفاض الجهد المقاوم وتراكم الحرارة المدمر في الملف.

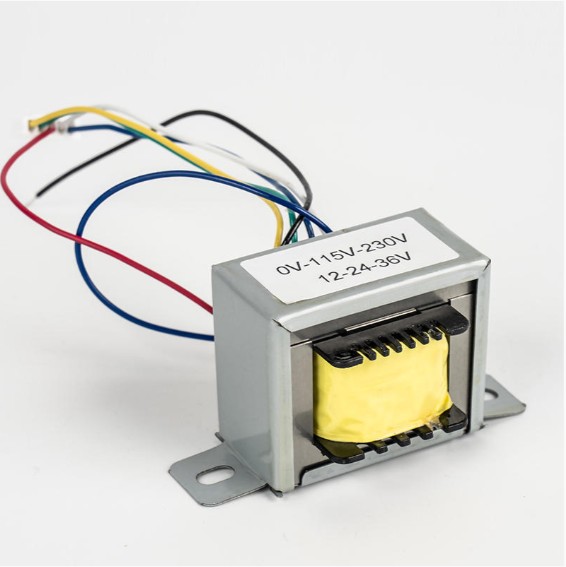

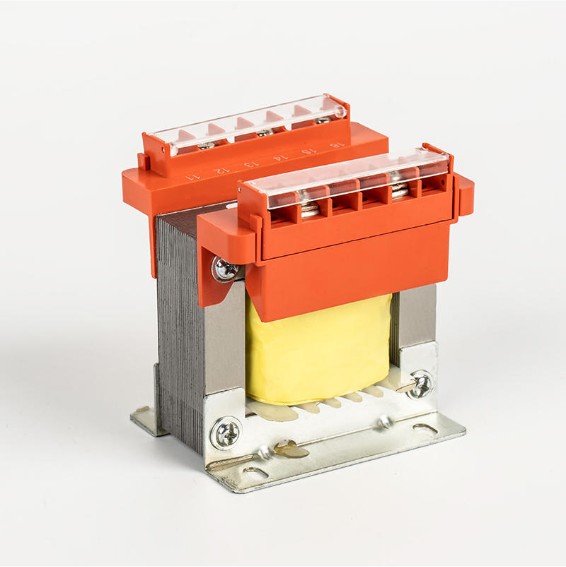

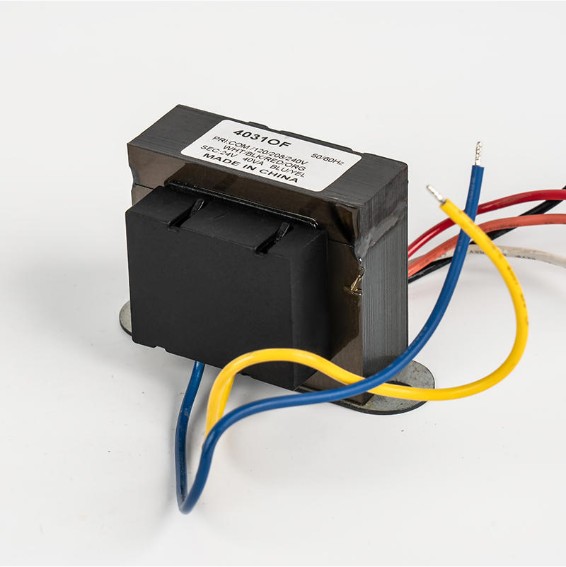

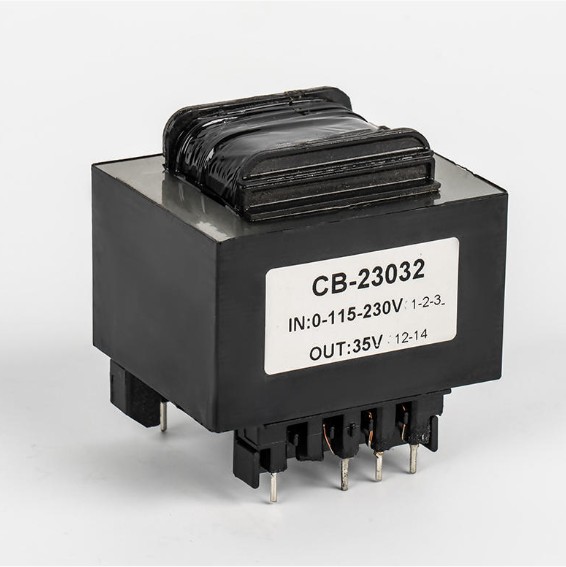

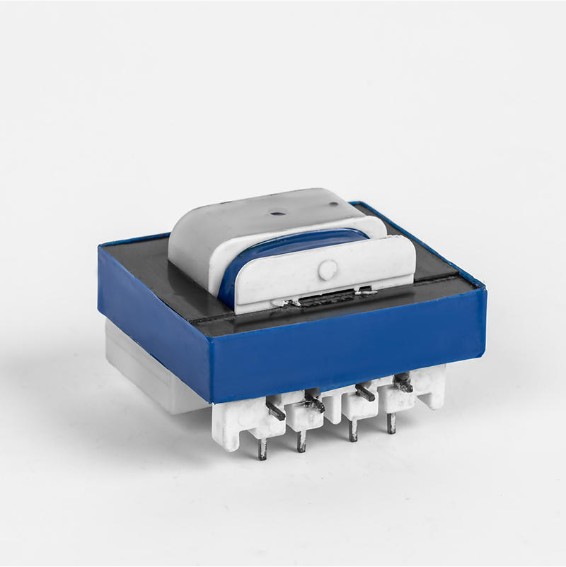

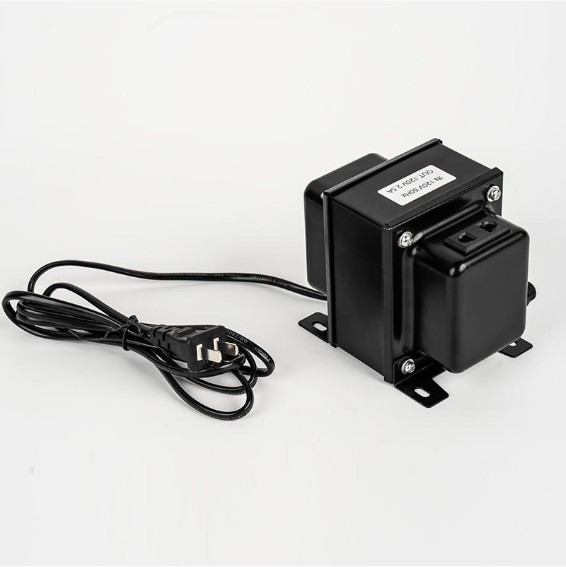

محول الجهد أحادي الطور هو نوع المحولات الأساسي. وهو يتألف من ملفين – الأولي والثانوي – ملفوفين حول قلب مغناطيسي مشترك. عندما يتم تطبيق جهد التيار المتردد على الابتدائي، يظهر جهد متناسب عند الأطراف الثانوية.
تشمل الخصائص الرئيسية للمحولات أحادية الطور ما يلي:
أ typical single-phase distribution transformer for residential use steps down the utility supply from 11 كيلو فولت إلى 230 فولت للاستهلاك المحلي الآمن.
أ single-phase transformer has three primary physical components:
يوفر القلب مسارًا منخفض التردد للتدفق المغناطيسي. وهي مصنوعة من شرائح رقيقة من فولاذ السيليكون (عادة بسمك 0.35 مم إلى 0.5 مم)، كل منها مطلي بورنيش عازل. هذا الهيكل مغلفة يقلل من خسائر التيار الدوامي بنسبة تصل إلى 90% مقارنة بنواة صلبة لها نفس الأبعاد.
يتم استخدام تكوينين أساسيين شائعين:
اللفات are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.
يفصل العزل بين اللفات الأولية والثانوية ويعزل كل منهما عن القلب. تشمل المواد العازلة الشائعة ورق الكرافت واللوح المضغوط والكامبريك الملمع. تحدد فئة العزل (على سبيل المثال، الفئة B عند 130 درجة مئوية، والفئة F عند 155 درجة مئوية) درجة حرارة التشغيل القصوى.
نسبة الدوران هي المعلمة الأكثر أهمية في تصميم المحولات. ويحدد العلاقة بين الفولتية والتيارات الأولية والثانوية.
نسبة الدوران (أ) = ن ص / ن س = الخامس ص / ف س = أنا س / أنا ص
حيث ن ص و ن س هي عدد اللفات على الابتدائي والثانوي على التوالي، V ص و V س هي الفولتية المقابلة، وأنا ص وأنا س هي التيارات.
| نسبة الدوران (ن ص :ن س ) | صrimary Voltage | سecondary Voltage | نوع المحول |
|---|---|---|---|
| 10:1 | 240 فولت | 24 فولت | سtep-Down |
| 1:10 | 240 فولت | 2400 فولت | سtep-Up |
| 1:1 | 240 فولت | 240 فولت | العزلة |
| 5:1 | 120 فولت | 24 فولت | سtep-Down |
لاحظ أنه على الرغم من أن الجهد يقيس بنسبة اللفات، فإن التيار يقيس بشكل عكسي - المحول الذي يخفض الجهد إلى النصف سيضاعف التيار (على افتراض محول مثالي).
يشير عمل المحول إلى التسلسل الكامل لنقل الطاقة من المرحلة الابتدائية إلى الثانوية. فيما يلي العملية خطوة بخطوة:
هذا الإجراء لا يتم تلامسه تمامًا - لا توجد أجزاء متحركة، ولا يوجد توصيل كهربائي بين اللفات - مما يجعل المحولات موثوقة بشكل استثنائي مع عمر افتراضي يتجاوز غالبًا 25-40 سنة في المنشآت التي يتم صيانتها جيدًا.
فكر في محول أحادي الطور بالمواصفات التالية:
سtep 1 — Find the turns ratio: أ = 230 / 12 ≈ 19.17
سtep 2 — Find N س : N س = ن ص / أ = 1150 / 19.17 ≈ 60 دورة
سtep 3 — Find secondary current: أنا س = الخامس س / ص = 12 / 10 = 1.2 أ
سtep 4 — Find primary current (ideal): أنا ص = أنا س / أ = 1.2 / 19.17 ≈ 0.063 أمبير (63 مللي أمبير)
يوضح هذا المثال كيف يسحب الملف الأساسي تيارًا صغيرًا فقط بينما يوصل 12 فولت إلى الحمل - وهو عرض عملي لخفض الجهد مع زيادة التيار.
أناn an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:
ص في = الخامس ص × أنا ص = الخامس س × أنا س = ص خارج
أناn the real world, a portion of the input power is lost. These losses fall into two categories:
الخسائر الأساسية ثابتة بغض النظر عن الحمل وتتكون من:
تنشأ خسائر النحاس من مقاومة موصلات اللف وتختلف باختلاف مربع تيار الحمل: ص النحاس = أنا² × R . تزداد هذه الخسائر بشكل كبير عند الأحمال العالية، ولهذا السبب يتم تصنيف المحولات عند كيلو فولت أمبير محدد لمنع ارتفاع درجة الحرارة.
يتم تعريف كفاءة المحول (η) على أنها نسبة طاقة الخرج إلى طاقة الإدخال، معبرًا عنها كنسبة مئوية:
η (%) = (ص خارج / ص في ) × 100 = (ص خارج / (ص خارج ص الخسائر )) × 100
تحقق محولات الطاقة الحديثة بشكل روتيني كفاءات 97% إلى 99.5% مما يجعلها من بين الأجهزة الكهربائية الأكثر كفاءة التي تم تصميمها على الإطلاق. يقوم محول بقدرة 100 كيلو فولت أمبير بكفاءة 99% بتبديد حوالي 1 كيلو واط فقط كحرارة بينما يوفر 99 كيلو واط من الطاقة القابلة للاستخدام.
تحدث الكفاءة القصوى عندما تتساوى خسائر النحاس مع خسائر الحديد - وهي حالة يمكن تصميمها من خلال الاختيار الدقيق للمواد الأساسية، والمقطع العرضي الأساسي، وحجم الموصل. بالنسبة لمحول بقدرة 50 كيلو فولت أمبير مع فقد حديد قدره 200 وات وفقد نحاس قدره 200 وات عند التحميل الكامل:
η = 50,000 / (50,000 200 200) × 100 = 99.2%
مثلث الكفاءة هو أداة مرئية مشتقة من مثلث القدرة، وهي مفيدة لفهم العلاقة بين طاقة الإدخال، طاقة الخرج، والخسائر في المحول.
تمثل الجهات الثلاثة:
تمثل زاوية الكفاءة θ مدى قرب عمل المحول من المستوى المثالي - تشير الزاوية الأصغر إلى كفاءة أعلى. يساعد هذا النموذج المفاهيمي المهندسين على تصور مقايضات الكفاءة عند تحسين تصميم المحولات لملفات تحميل محددة.
يمكن تلخيص المبادئ الأساسية لتشغيل المحولات على النحو التالي:
| صarameter | العلاقة | نotes |
|---|---|---|
| الجهد الكهربي | V ص /V س = ن ص / ن س | يتناسب طرديا مع المنعطفات |
| النحاسrrent | أنا ص / أنا س = ن س / ن ص | أناnversely proportional to turns |
| صower (ideal) | ص في = ص خارج | نo energy conversion, only transfer |
| الكفاءة | η = ص خارج / ص في × 100% | عادة 97%-99.5% لمحولات الطاقة |
| الخسائر الأساسية | التباطؤ الدوامي الحالي | ثابت؛ مستقلة عن الحمل |
| خسائر النحاس | ص = I²R | متغير؛ يتناسب مع الحمل² |
أناn circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:
بالنسبة لنموذج المحول المثالي المستخدم في تحليل الدوائر، تشتمل الدائرة المكافئة على محول مثالي مع نسبة دورات أ ، مما يمثل نقل الطاقة المثالي. تضيف نماذج المحولات الحقيقية مقاومة متسلسلة (R 1 ، ر 2 ) ومفاعلة التسرب (X 1 ، اكس 2 ) لكل ملف، بالإضافة إلى فرع تحويل يمثل المفاعلة الممغنطة ومقاومة فقدان القلب - مما يمنح المهندسين أداة كاملة للتنبؤ بتنظيم الجهد والكفاءة تحت أي ظروف حمل.
تنظيم الجهد - التغير في الجهد الطرفي الثانوي من عدم التحميل إلى التحميل الكامل - هو مقياس الأداء الرئيسي. يحافظ المحول ذو التردد المنخفض المصمم جيدًا على تنظيم الجهد في الداخل 2% إلى 5% ، مما يضمن توصيل الجهد المستقر عبر نطاق الحمل بأكمله.
سواء تم استخدامه في إمدادات منزلية بجهد 230 فولت، أو محطة فرعية صناعية بقدرة 10 كيلو فولت، أو عاكس كهروضوئي يحول الطاقة الشمسية DC إلى شبكة تيار متردد، يظل المحول الجهاز الأساسي لهندسة الطاقة الكهربائية - بسيط من حيث المبدأ، وغير عادي في التطبيق.
