ماذا يفعل المحول؟

الجواب الأساسي

أ محول ينقل الطاقة الكهربائية بين دائرتين أو أكثر عن طريق الحث الكهرومغناطيسي، تغيير مستويات الجهد دون تغيير التردد . من الناحية العملية، فإنه يزيد الجهد الكهربائي للنقل لمسافات طويلة (على سبيل المثال، من 11 كيلو فولت إلى 400 كيلو فولت) أو يخفضه للاستخدام النهائي الآمن (على سبيل المثال، من 240 فولت إلى 12 فولت للإلكترونيات). بالإضافة إلى تحويل الجهد، توفر المحولات أيضًا العزل الكهربائي، وتنظيم التيار، وحماية المعدات من الزيادات المفاجئة.

المحولات الحديثة تحقق كفاءة 95% إلى 99% مما يجعلها من بين الأجهزة الكهربائية الأكثر كفاءة في الاستخدام. سواء أكان ذلك في محطة فرعية تعمل على معالجة مئات الميغاواط أو في وحدة مدمجة داخل شاحن الهاتف، فإن المبدأ الأساسي - قانون فاراداي للحث الكهرومغناطيسي - يظل كما هو.

أنواع المحولات وتطبيقاتها

يتم تصنيف المحولات على نطاق واسع حسب تردد التشغيل والبناء والتطبيق. يساعد فهم الفروق في اختيار الوحدة المناسبة لأي نظام معين.

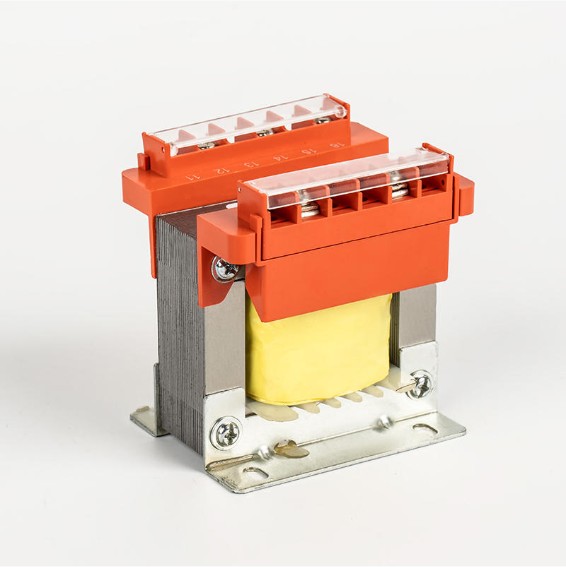

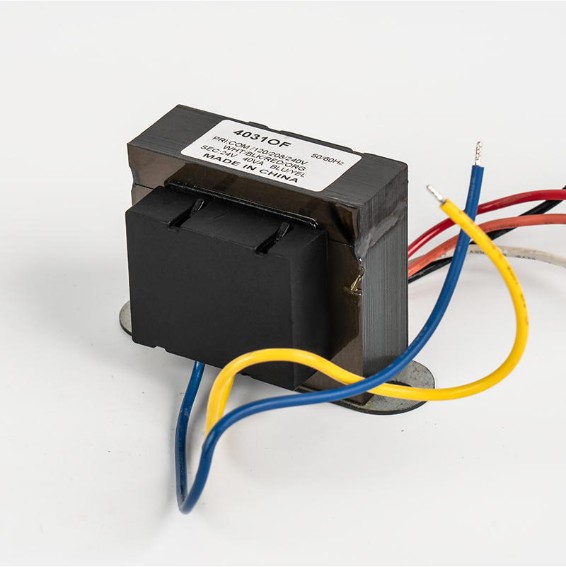

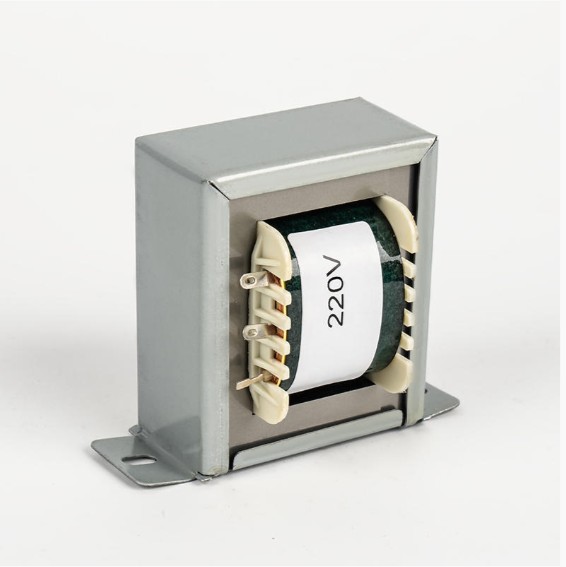

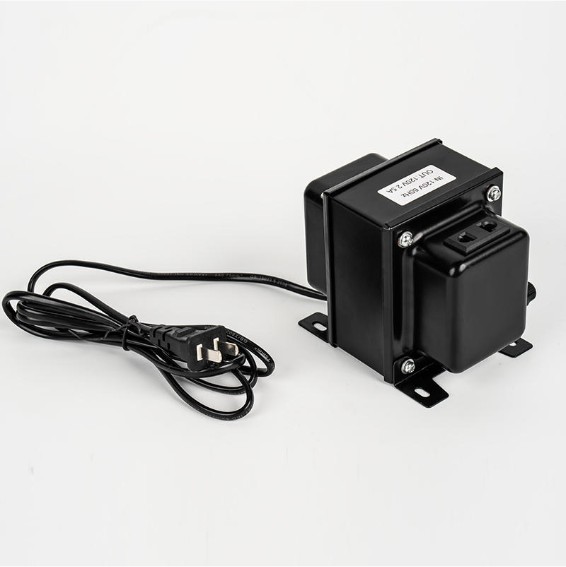

محولات التردد المنخفض

تعمل المحولات ذات التردد المنخفض بتردد شبكة الطاقة القياسية البالغ 50 هرتز أو 60 هرتز . يستخدمون نوى فولاذية سيليكونية مغلفة لتقليل خسائر التيار الدوامي. وتشمل مزاياها الرئيسية المتانة والقدرة العالية على التعامل مع الطاقة وعمر الخدمة الطويل الذي غالبًا ما يتجاوز 25 عامًا مع الصيانة المناسبة.

أpplications of low frequency transformers span a wide range of industries:

• توزيع الطاقة: محطات الشبكة الفرعية تتنحى من جهد النقل إلى جهد المستهلك
• التحكم الصناعي: تتطلب منظمات الجهد والمثبتات واللحامات الكهربائية خرجًا ثابتًا وعاليًا للتيار
• الإضاءة والأجهزة المنزلية: أنظمة التعتيم، ومحركات ضواغط التدفئة والتهوية وتكييف الهواء (HVAC)، ووحدات التبريد
• طاقة جديدة: محولات الطاقة الكهروضوئية (PV) تعمل على تحويل التيار المستمر من الألواح الشمسية إلى تيار متردد متوافق مع الشبكة، وأنظمة تخزين الطاقة التي تدير دورات الشحن/التفريغ

Ningbo Chuangbiao Electronic Technology Co., Ltd. متخصصة في محولات التردد المنخفض المصممة لهذه البيئات الصعبة، وتقدم منتجات تضمن تحويل الطاقة بكفاءة وحماية موثوقة عبر قطاعات الطاقة والصناعة والإضاءة والأجهزة المنزلية والطاقة الجديدة.

محولات التردد العالي

تعمل المحولات ذات التردد العالي من 20 كيلو هرتز حتى عدة ميجا هرتز . نظرًا لأن فقدان النواة يزداد مع تكرار نوى الحديد، فإنها تستخدم نوى الحديد الفريت أو مسحوق الحديد بدلاً من ذلك. الفائدة الرئيسية هي الحجم: يمكن استخدام محول عالي التردد يتعامل مع نفس الطاقة التي تستخدمها وحدة 50 هرتز. 10 إلى 100 مرة أصغر وأخف وزنا .

تشمل التطبيقات النموذجية مصادر الطاقة ذات الوضع المبدل (SMPS)، ومعدات الاتصالات، والأجهزة الطبية، وشواحن السيارات الكهربائية (EV) الموجودة على متن الطائرة.

اتصال المحول الحالي: كيف يعمل ولماذا هو مهم

أ current transformer (CT) is a measurement device that produces a reduced, proportional current in its secondary winding, allowing safe measurement of high-current circuits. Correct connection is critical for both accuracy and safety.

إجراء اتصال CT القياسي

1. قم بتمرير الموصل الأساسي (الخط الذي يتم قياسه) من خلال نافذة CT أو الاتصال بالمحطات الأساسية (P1، P2).
2. قم بتوصيل الأطراف الثانوية (S1، S2) بجهاز القياس - عادةً ما يكون مقياس التيار الكهربائي 5 أمبير أو 1 أمبير أو مقياس الطاقة.
3. لا تترك أبدًا الجزء الثانوي من الأشعة المقطعية النشطة مفتوحًا. أn open secondary can generate dangerously high voltages (potentially thousands of volts) due to the unimpeded magnetomotive force.
4. راقب علامات القطبية (اصطلاح النقطة أو علامات P1/S1) لضمان علاقات الطور الصحيحة لتطبيقات الترحيل الواقية.
5. قم بتأريض محطة ثانوية واحدة لكل ممارسة قياسية (عادةً S2 أو S1 مؤرضة بالهيكل) لمنع مخاطر الجهد العائم.

نسب CT الشائعة هي 100:5، 200:5، 400:5، و1000:5 أ . يؤدي اختيار نسبة CT أصغر من الحجم إلى حدوث أخطاء في التشبع والقياس؛ الحجم الكبير يقلل من الدقة عند الحمل العادي. حدد دائمًا فئة دقة التصوير المقطعي (على سبيل المثال، الفئة 0.5 للقياس، والفئة 5P للحماية) عند الطلب.

محول تركيب الوسادة: التثبيت والاعتبارات الرئيسية

أ pad mount transformer is a ground-level, tamper-resistant unit housed in a locked steel cabinet, connected to an underground distribution network. It is the standard solution for suburban and commercial areas where aerial lines are impractical or undesirable.

تتراوح التقييمات النموذجية من 25 كيلو فولت أمبير إلى 2500 كيلو فولت أمبير ، مع الفولتية الأولية من 4 كيلو فولت إلى 35 كيلو فولت والجهد الثانوي من 120/240 فولت (أحادية الطور) أو 208Y/120 فولت إلى 480Y/277 فولت (ثلاث مراحل).

متطلبات التثبيت الرئيسية

• وسادة خرسانية: يجب أن يكون مستويًا ومصنفًا هيكليًا وحجمًا وفقًا لمواصفات الشركة المصنعة (يمتد عادةً من 3 إلى 6 بوصات خارج مساحة الخزانة).
• التخليص: مساحة عمل خالية لا تقل عن 3 أقدام على جانب الجهد العالي؛ مسافة 10 أقدام من المباني وفقًا لإرشادات NEC.
• توجيه الكابل: تدخل الكابلات تحت الأرض من خلال أكمام القناة محكمة الغلق ضد الرطوبة والقوارض.
• التأريض: يجب ربط الخزانة والمحايد بقضيب أرضي مدفوع لمتطلبات مقاومة التربة المحلية (عادةً <25 Ω).
• احتواء النفط: تتطلب العديد من الولايات القضائية وجود ساتر احتواء ثانوي أو وسادة ماصة أسفل الوحدات المملوءة بالنفط لمنع تلوث التربة.

المحولات والمحطات الفرعية: كيف يعملان معًا

أ substation is a facility that switches, transforms, and regulates electrical power. Transformers are its central components, performing the actual voltage conversion between transmission and distribution levels.

أ typical utility substation workflow looks like this:

1. إدخال خط النقل: تصل الطاقة إلى 115 كيلوفولت، أو 230 كيلوفولت، أو 500 كيلوفولت من محطة التوليد.
2. محول تنحى: أ large power transformer reduces voltage to 12.47 kV, 13.8 kV, or 34.5 kV for primary distribution.
3. المفاتيح الكهربائية والحماية: تعمل قواطع الدائرة ومفاتيح الفصل والمرحلات الواقية على عزل الأخطاء خلال أجزاء من الثانية.
4. محولات التوزيع: تعمل الوحدات المثبتة على عمود أو المثبتة على الوسادة على تقليل الجهد إلى 120/240 فولت أو 480 فولت للاستخدام السكني والتجاري.

أ single substation power transformer can handle 10 ميجا فولت أمبير إلى 1000 ميجا فولت أمبير ويصل وزنه إلى عدة مئات من الأطنان. يمكن أن يؤدي فشل مثل هذه الوحدة إلى حجب منطقة بأكملها لأسابيع، ولهذا السبب يتم التعامل مع مراقبة وصيانة محولات المحطات الفرعية على أنها مهام البنية التحتية الحيوية.

كيفية التحقق من المحولات: طرق الاختبار وما الذي تبحث عنه

يمنع الاختبار المنتظم حدوث أعطال غير متوقعة ويطيل عمر خدمة المحول. يعتمد الاختبار المناسب على نوع المحول والمعدات المتاحة.

الفحوصات البصرية والمادية الأساسية

• افحص تسربات الزيت أو التآكل أو البطانات المتشققة أو زعانف التبريد التالفة.
• التحقق من مستوى الزيت من خلال زجاج الرؤية؛ انخفاض الزيت يقلل من قوة التبريد والعزل الكهربائي.
• استمع إلى طنين أو طنين أو طقطقة غير عادية - قد تشير الأصوات الأعلى من الطنين الطبيعي الذي يتراوح بين 100 إلى 120 هرتز إلى ارتخاء القلب أو التفريغ الجزئي.
• تأكد من أن مراوح التبريد أو المضخات (إن وجدت) تعمل بشكل صحيح.

الاختبارات الكهربائية

• اختبار نسبة الدوران (TTR): يؤكد أن نسبة الجهد الأساسي إلى الثانوي تتوافق مع لوحة الاسم. الانحراف المقبول عادة ±0.5% نسبة اللوحة.
• اختبار مقاومة العزل (IR): أpply 500 V or 1,000 V DC via a megohmmeter between windings and between windings and core. Values above 1000 ميجا أوم تعتبر بشكل عام صحية لوحدات الجهد المتوسط.
• مقاومة لف العاصمة: يكتشف المنعطفات القصيرة أو الوصلات الفضفاضة. مقارنة القيم المقاسة ببيانات المصنع؛ الانحرافات التي تزيد عن 2٪ تستدعي التحقيق.
• تحليل الغاز المذاب (DGA): بالنسبة للمحولات المملوءة بالزيت، يحدد الأعطال الأولية عن طريق قياس الغازات الذائبة في الزيت العازل (على سبيل المثال، يشير الأسيتيلين إلى الانحناء الكهربائي، ويشير الهيدروجين إلى التفريغ الجزئي).
• معامل القدرة / اختبار تان دلتا: يقيس خسائر العزل الكهربائي في العزل. تتجاوز القيم 0.5%-1% بالنسبة لأنظمة عزل الورق الزيتي تشير إلى دخول الرطوبة أو الشيخوخة.

فترات الصيانة الموصى بها

اختيار المحول المناسب لتطبيقك

يتضمن اختيار المحول مطابقة العديد من المعلمات مع الحمل والبيئة. يؤدي الحجم الأصغر إلى ارتفاع درجة الحرارة والفشل المبكر. إن الحجم الكبير يهدر رأس المال ويزيد من خسائر عدم التحميل.

• تصنيف كيلو فولت أمبير: احسب إجمالي الحمل المتصل (بالكيلوواط) مقسومًا على معامل القدرة، ثم أضف هامش أمان بنسبة 20-25% للتوسع المستقبلي.
• نسبة الجهد: مطابقة الجهد الأساسي مع الجهد الكهربائي والجهد الثانوي مع متطلبات الحمل؛ قم بتأكيد نطاق مغير الصنبور إذا كان جهد الإمداد يختلف.
• فئة العزل: اختر النوع الجاف للمواقع الداخلية الحساسة للحرائق (مثل المستشفيات والمباني الشاهقة)؛ مغمورة بالزيت للمحطات الفرعية الخارجية حيث تحتاج إلى تقييمات أعلى.
• تردد التشغيل: تأكد من توافق 50 هرتز أو 60 هرتز - المحول المصمم لـ 60 هرتز سوف يسخن ويتشبع إذا تم تشغيله عند 50 هرتز بنفس الجهد.
• الظروف البيئية: بالنسبة للبيئات الرطبة أو المسببة للتآكل أو ذات الارتفاعات العالية، حدد اللفات المغلفة أو الطلاء الاستوائي أو الوحدات ذات الارتفاع المنخفض.

بالنسبة لتطبيقات الطاقة الصناعية والجديدة التي تتطلب أداءً مثبتًا لمحولات التردد المنخفض، توفر شركة Ningbo Chuangbiao Electronic Technology Co., Ltd. حلولًا هندسية - بدءًا من محولات اللحام ومنظمات الجهد إلى محولات العاكس الكهروضوئية ووحدات نظام تخزين الطاقة - مدعومة بمعايير جودة صارمة وخبرة عميقة في التطبيقات.
